電験三種 理論 過渡現象で迷わない 初期値と最終値の見方

過渡現象は、式の形だけを見ると難しく感じます。指数関数や時定数が出てくるため、最初から計算式を追おうとして手が止まる人も多い分野です。

この記事では、電験三種 理論の過渡現象で迷わないために、初期値、最終値、時定数の見方を整理します。目的は、過去問を見たときに何から確認するかを固定することです。

まず結論 過渡現象は「初期値」「最終値」「時定数」を見る

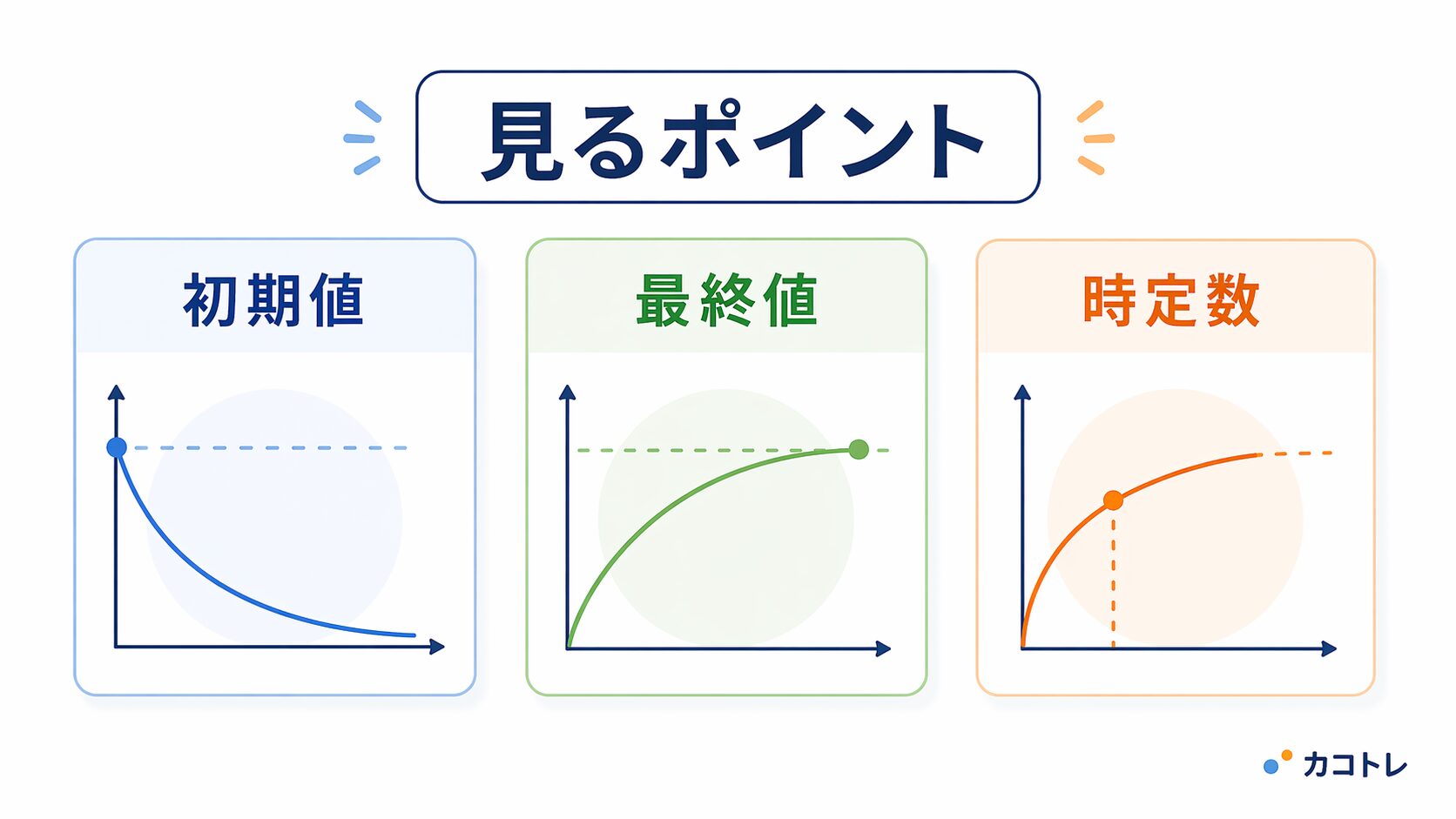

過渡現象では、最初に次の3つを確認します。

1. スイッチ直後の値
2. 十分時間が経った後の値
3. 変化の速さを決める時定数

この3点が分かると、式の形を追いやすくなります。逆に、ここを飛ばして公式だけ当てはめようとすると、どの値を入れるべきか迷います。

過渡現象の判断表

過渡現象は、式の前に「何が変わり、何が変わらないか」を決めます。次の表を使うと、初期値、最終値、時定数の入口をそろえやすくなります。

この表で入口を決めてから式を見ると、指数関数の形に振り回されにくくなります。特に、初期値と最終値を混ぜないことが最重要です。

初期値は変わらない量から考える

スイッチ直後では、急に変われない量に注目します。

コンデンサでは電圧が急に変わりにくく、コイルでは電流が急に変わりにくいと考えます。この性質を使うと、スイッチ直後の回路の見方が決まります。

復習では、まず「直後に保たれる量は何か」をメモしてください。これだけで、初期値の見落としが減ります。

初期値を考えるときは、スイッチ直後の回路を別物として描き直すつもりで見ます。コンデンサ電圧やコイル電流を、直後に勝手に0へ置き換えないことが大切です。

最終値は直流定常状態で見る

十分時間が経った後は、直流定常状態として考えます。

一般に、直流定常状態では、コンデンサは電流が流れない枝として扱いやすく、コイルは抵抗が小さい導線のように見ます。細かい条件は問題ごとに確認が必要ですが、最終状態を別に考える姿勢が重要です。

初期値と最終値を分けるだけで、過渡現象の式はかなり読みやすくなります。

最終値では、十分時間が経った後の回路だけを見ます。初期状態の電荷や電流を引きずるのではなく、直流定常状態として改めて電圧や電流を確認してください。

時定数は変化の速さを見る

時定数は、どれくらいの速さで初期値から最終値へ近づくかを決める量です。

RC回路では抵抗と静電容量、RL回路ではインダクタンスと抵抗の関係を見ます。過去問では、時定数そのものを求める問題だけでなく、グラフや時間変化と組み合わせて出ることがあります。

復習では、時定数を「変化の速さを決めるもの」として位置づけると、暗記だけになりにくくなります。

時定数は、最終値そのものを決める量ではありません。どれくらい速く最終値へ近づくかを決める量なので、最終値を求める作業と時定数を求める作業を分けてください。

過去問では式を丸暗記しない

過渡現象の式は、丸暗記しようとすると負担が大きくなります。

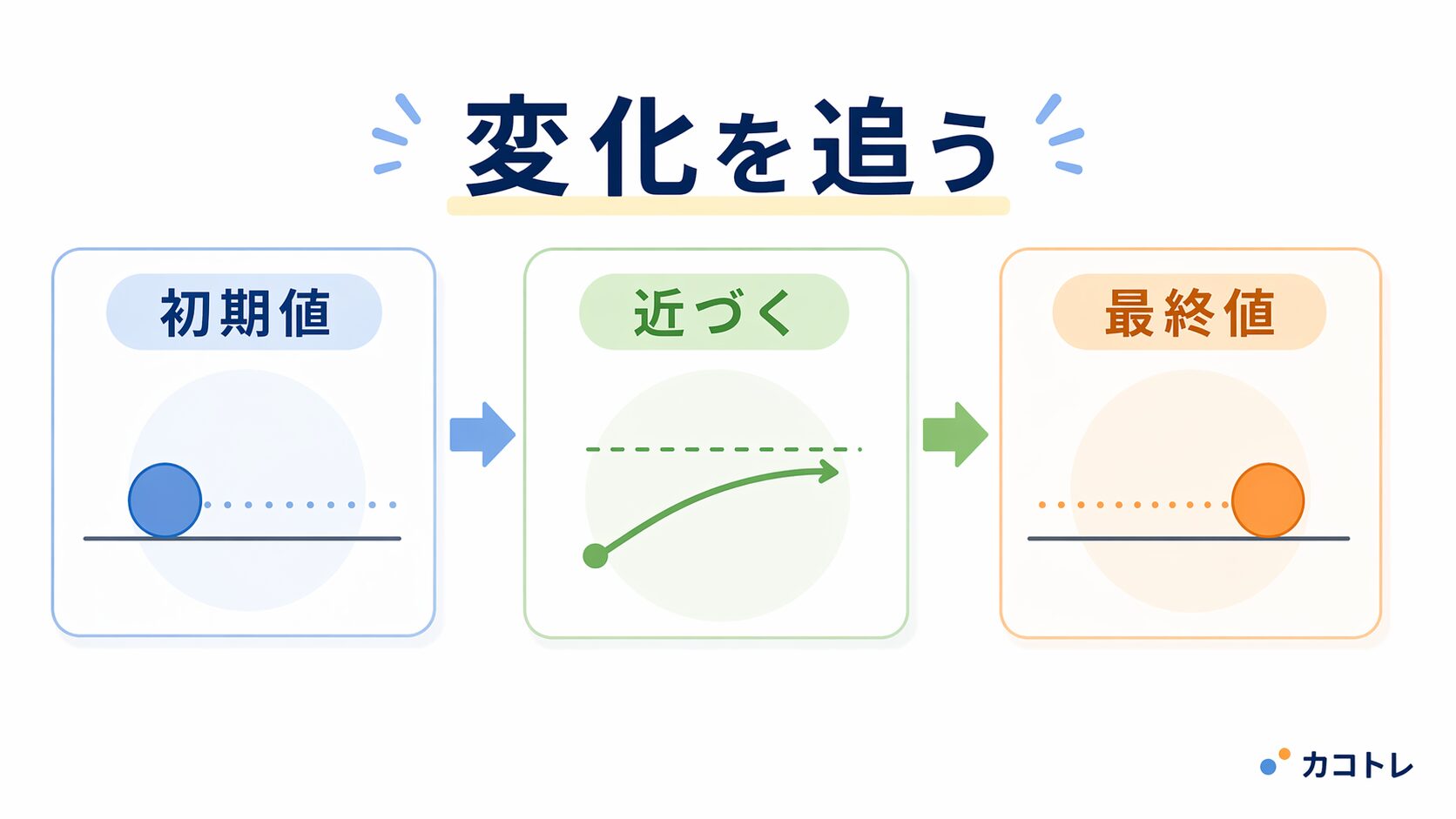

まずは、次の形で問題を見ます。

• 何が変化しているか
• 初期値はいくつか
• 最終値はいくつか
• 時定数はどこから決まるか

カコトレ（kakotre） で過去問を解くときも、正解したかどうかだけでなく、初期値、最終値、時定数を分けてメモすると復習しやすくなります。

まとめ

過渡現象は、式を先に追うより、値の見方を固定することが大切です。

• スイッチ直後の初期値を見る
• 十分時間が経った後の最終値を見る
• 時定数で変化の速さを見る
• 過去問では式より先に、何が変わるかを確認する
• RC回路とRL回路で時定数と変わらない量を分ける

過渡現象が苦手な人ほど、最初から式を覚えようとしがちです。まずは初期値、最終値、時定数の3点に分けて、問題の入口を作ってください。
