電験三種 理論 複素数でつまずく理由 フェーザ計算の前に整理すること

電験三種の理論で複素数が出てくると、急に分からなくなる人は少なくありません。原因は、計算そのものよりも、同じ量を別の形で表す感覚に慣れていないことです。

この記事では、フェーザ計算へ入る前に整理しておきたい複素数の見方をまとめます。難しい数学を増やすのではなく、過去問で迷わないための入口だけに絞ります。

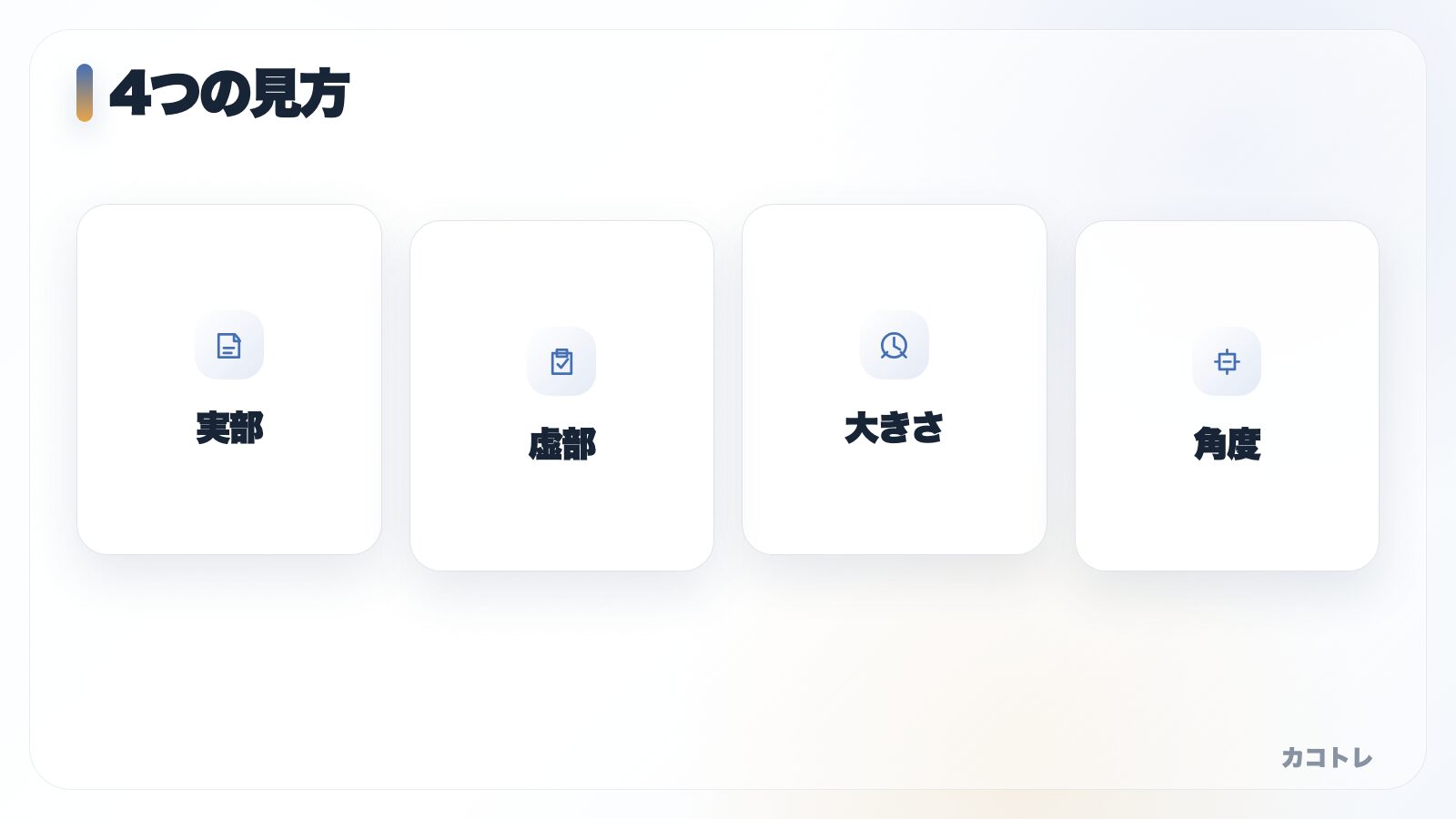

まず結論 複素数は「2つの見方」を行き来する道具

電験三種の理論で使う複素数は、交流回路を扱うための道具です。大事なのは、次の2つの見方を行き来できることです。

• 実部と虚部で見る
• 大きさと角度で見る

この切り替えが曖昧なままフェーザへ入ると、式は写せても、なぜその計算をしているのか分からなくなります。

複素数でつまずく原因は「形の切り替え」にある

複素数は、横方向の成分と縦方向の成分をまとめて扱う表し方です。交流回路では、この考え方が電圧、電流、インピーダンスの関係を表すときに使われます。

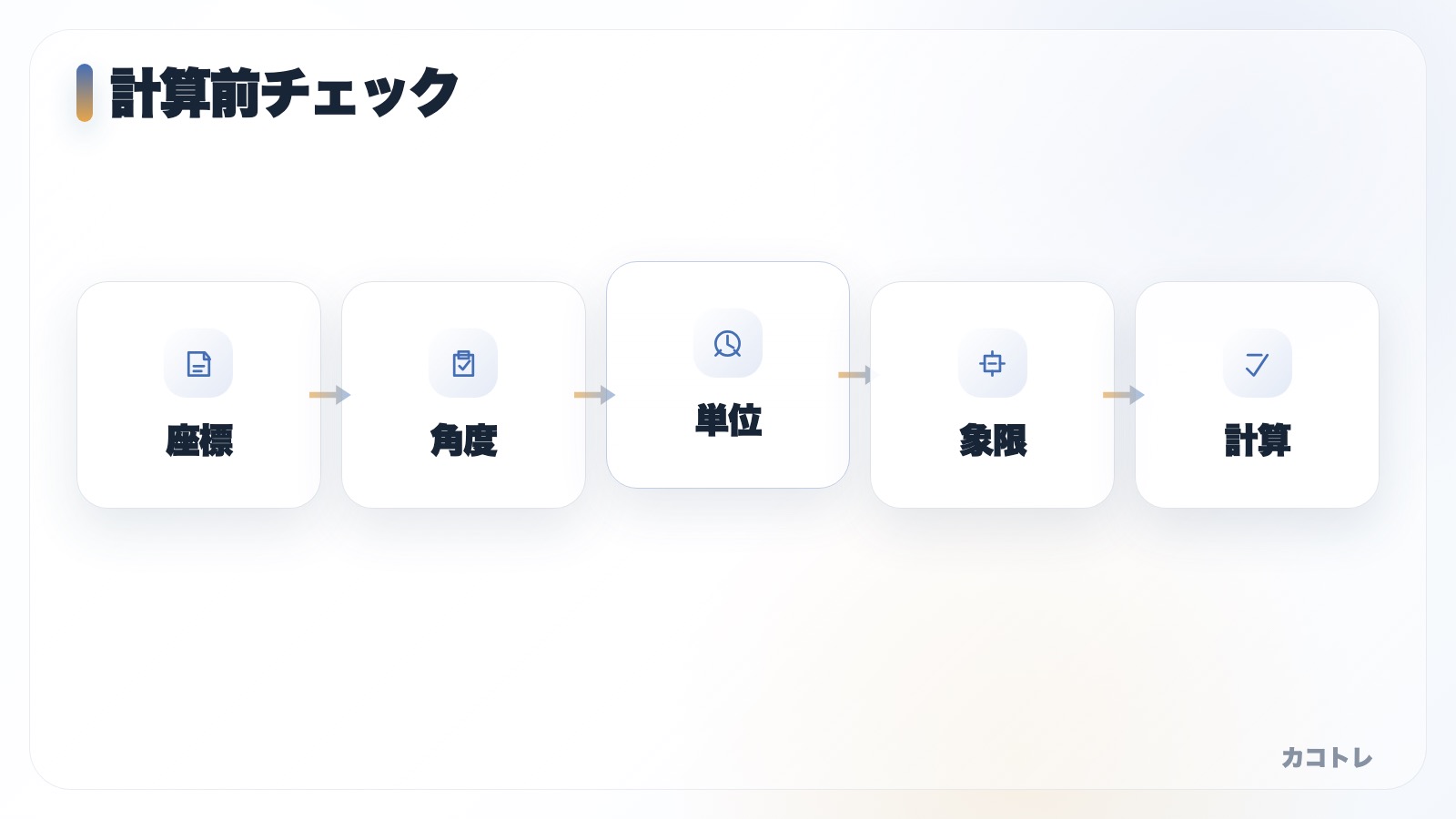

フェーザ計算に入る前の確認順

フェーザ計算で迷う場合は、いきなり式を追わずに、次の順番で確認します。

1. 実部と虚部を分ける
2. 大きさと角度に直す
3. 角度の符号を見る
4. 象限が合っているか確認する
5. 最後に計算へ入る

この順番を固定すると、フェーザを暗記の対象ではなく、交流量を整理する図として扱いやすくなります。

過去問で複素数を見るときの注意点

• j の符号だけで判断しない
• 角度のプラスとマイナスを図で確認する
• 大きさだけを見て位相を無視しない
• 計算結果が選択肢の形と合っているか確認する

特に交流回路では、数字の大小だけでなく、進みと遅れを判断する必要があります。ここが力率問題やインピーダンス計算につながります。

関連記事で続きへ進む

複素数の見方を確認したら、次は 交流回路とフェーザの見方 へ進むとつながりやすくなります。力率で止まりやすい場合は、力率問題の見分け方 も確認してください。

カコトレで複素数が出る問題を確認する

複素数は読んだだけでは身につきにくいので、過去問で同じ型を何度か確認してください。カコトレ（kakotre） では、理論の問題を1問ずつ解き、解説へ戻る練習ができます。

理論で止まっている場所をPDFで整理する

複素数とフェーザの前提を整理した後は、無料サンプルで交流回路、力率、計算ミスのどこへ戻るべきかを確認できます。

コンデンサ、三相交流、過渡現象、フェーザ、力率、計算ミスのどこで止まっているかを分け、次に読む記事とカコトレで試す行動を整理できます。

まとめ

• 複素数は実部・虚部と大きさ・角度を行き来する道具
• フェーザ計算前に、形、角度、象限を確認する
• 交流回路では大きさだけでなく位相を見る
• 過去問では、止まった場所を複素数、フェーザ、力率に分けて戻る
