電験三種 理論 三相交流の過去問パターン まず押さえる形

三相交流は、電験三種 理論の中でも苦手意識が出やすい分野です。線間電圧、相電圧、線電流、相電流、スター結線、デルタ結線が一度に出てくるため、どこから見ればよいか分かりにくいからです。

この記事では、三相交流の過去問でまず押さえたい形を整理します。細かい導出よりも、問題文を読んだときに見る順番を固定することを優先します。

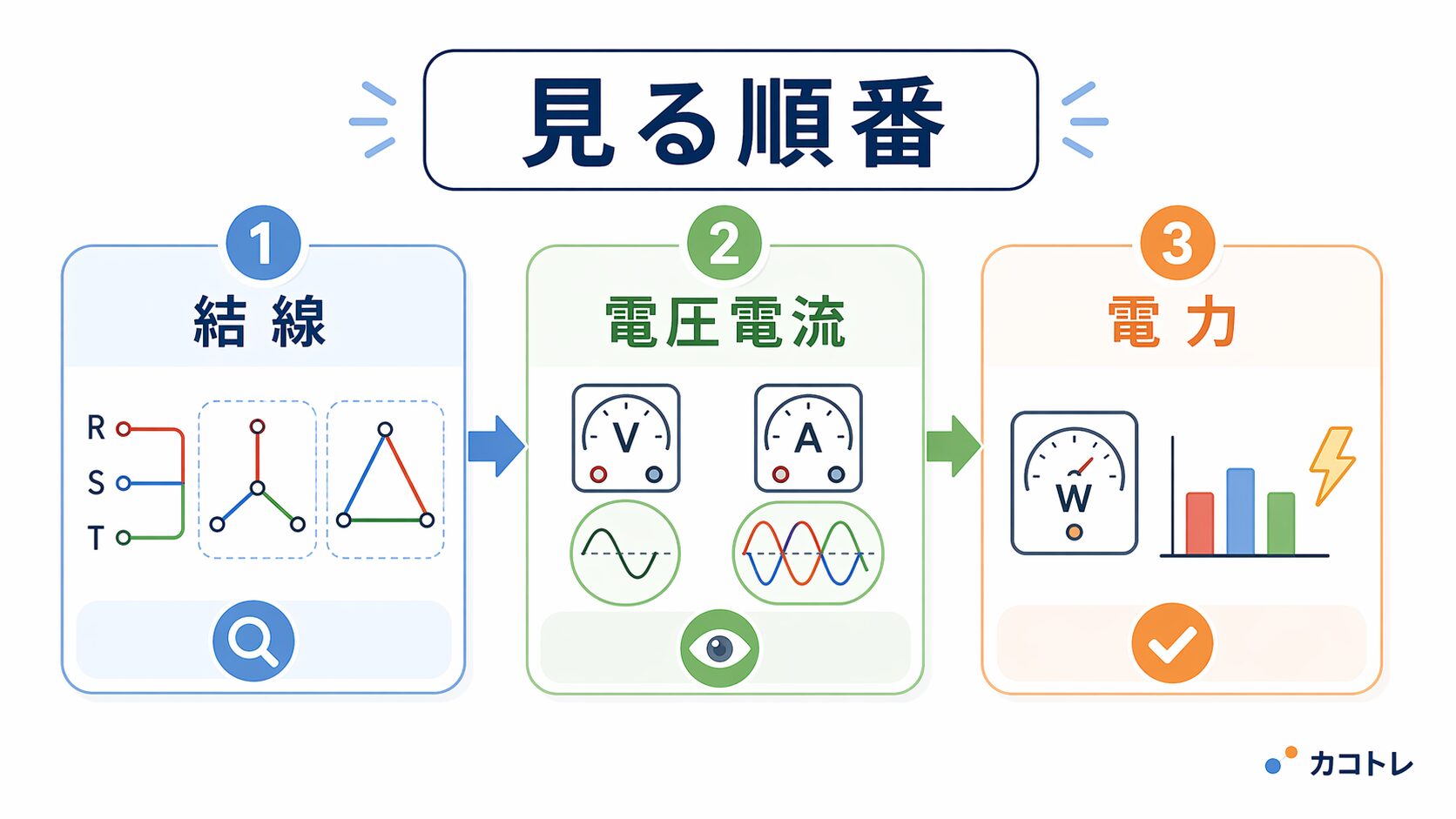

まず結論 三相交流は「結線」「電圧電流」「電力」の順に見る

三相交流では、最初に次の順で確認します。

1. スター結線かデルタ結線か
2. 線間電圧、相電圧、線電流、相電流のどれが与えられているか
3. 最後に三相電力の式へ入る

この順番を守ると、公式を選びやすくなります。いきなり三相電力の式に入ると、電圧や電流の種類を取り違えやすくなります。

三相交流の基本パターン表

三相交流の過去問では、まず次の表で型を決めます。結線と電圧電流の名前が決まってから、三相電力へ進みます。

この表を使うと、暗記する公式の数を増やさなくても、入口を選びやすくなります。特に P = √3VIcosθ は、結線を無視して使う式ではなく、電圧と電流の名前をそろえた後に使う式です。

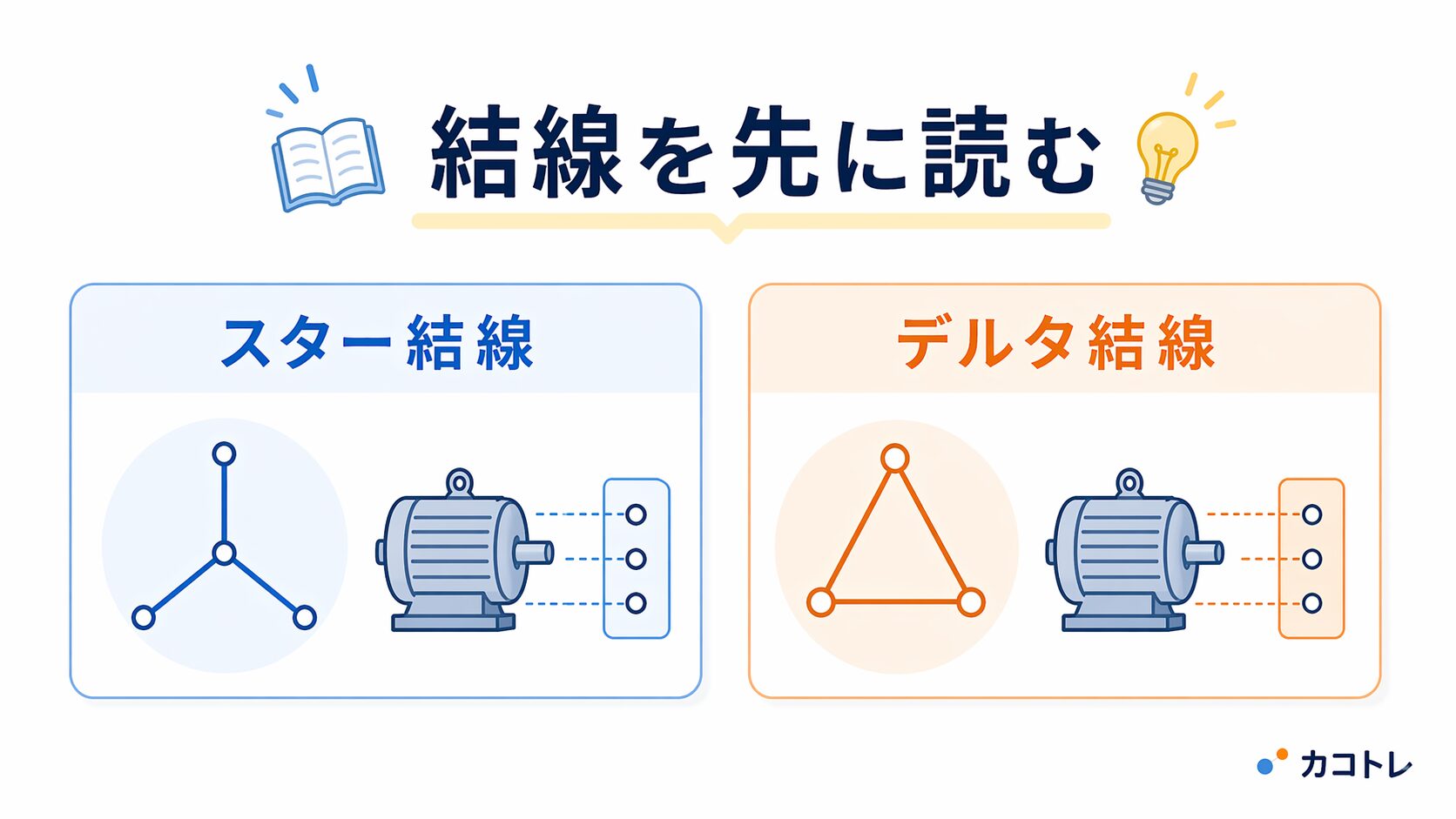

スター結線とデルタ結線を先に読む

三相交流では、結線の種類によって関係式が変わります。

スター結線では、線間電圧と相電圧の関係が重要です。デルタ結線では、線電流と相電流の関係を見ます。ここを混ぜると、計算全体がずれます。

復習では、問題図を見たら最初に、スターなのかデルタなのかを言葉で確認してください。

スター結線なら「電圧側で √3 が出やすい」、デルタ結線なら「電流側で √3 が出やすい」と覚えると、最初の判断が速くなります。ただし、丸暗記ではなく、問題文の線間・相の表示を必ず確認してください。

電圧と電流の名前をそろえる

次に、問題文に出ている電圧と電流が何を指しているかを確認します。

• 線間電圧なのか
• 相電圧なのか
• 線電流なのか
• 相電流なのか

三相交流で多いミスは、値そのものではなく、名前の取り違えです。過去問を復習するときは、数値の前に名称をそろえることを優先します。

メモでは、単に V、I と書かず、線間電圧、相電圧、線電流、相電流 まで書いてください。ここを省略すると、式は合っていても代入する値がずれます。

三相電力は最後に使う

三相電力の公式は便利ですが、最初に使うものではありません。

結線と電圧電流の整理が終わってから、三相電力の式に入ります。力率が関係する場合は、力率をどこで使うのかも確認します。

復習では、次の順にメモしてください。

1. 結線
2. 与えられた電圧と電流の種類
3. 求める値
4. 三相電力の式

三相電力では、まず皮相電力なのか有効電力なのかを分けます。力率が出ている問題では、最後に cosθ をかける位置を確認してください。

過去問では同じ型を探す

三相交流は、1問だけで完全に理解しようとすると重くなります。過去問では、同じ型を複数年度で探すほうが定着しやすくなります。

カコトレ（kakotre） で理論の問題を確認するときも、三相交流の問題を見つけたら、結線、電圧電流、電力の3点で分類してみてください。同じ分類で解ける問題が増えると、三相交流の苦手意識は下がります。

まとめ

三相交流で迷ったときは、公式を増やす前に見る順番を固定します。

• スター結線かデルタ結線かを先に読む
• 線間電圧、相電圧、線電流、相電流の名前をそろえる
• 三相電力の公式は最後に使う
• 過去問では同じ型を探す
• スターは電圧側、デルタは電流側の関係を先に確認する

三相交流は、入口を間違えると難しく見えます。まずは、結線、電圧電流、電力の順番で解く型を作ってください。

関連記事として、電験三種 理論 力率問題の見分け方 もあわせて確認してください。
